お客様の錠前には下記にご紹介のシリンダーに交換が可能です。
下記刻印と注意事項をご確認の上、ご希望のシリンダーの をクリックして下さい。
|
錠前の刻印が
MIWA 75PM 公団錠

室内側デザイン 室外側デザイン
上記画像赤囲み部分に→
右画像のように「MIWA」の下に「75PM」の刻印があれば取替可能です。
※上記「75PM」の刻印がない場合は、下記のシリンダー直径を測定して下さい。
|
 |
| ■ |
上記赤文字の“A”部分のシリンダー直径が「２４～２５ミリ」の場合は、シリンダーのみの交換が行えますので、下記のシリンダーのみお買い求め下さい。
|
| ■ |
上記赤文字の“A”部分のシリンダー直径が「２7～２8ミリ」の場合は、シリンダーのみの交換を行うことが出来ません。この場合、錠前全てを交換によりお取り替えいただけますので、高性能シリンダーに交換ご希望の方は、ご希望の高性能シリンダーとは別に錠前本体（販売金額￥6,600円）も合わせてご購入いただきますようお願い申し上げます。なお、この錠前本体につきましては左右の区別がございますので、お手数をお掛けいたしますが、下記を参照に錠前本体ご注文時に「左」「右」をご選択いただきましてご注文いただきますようお願い申し上げます。
|
|
●室内側より玄関ドアを見て、錠前が左側にある場合＝左
●室内側より玄関ドアを見て、錠前が右側にある場合＝右 |
|
※ご注意
下記画像のような“マグネット式ECシリンダー”装着の錠前は、シリンダー連結部の違いから、しりんだーのみの交換は出来ません。
（本体全ての交換は可能です。）
|

|
|

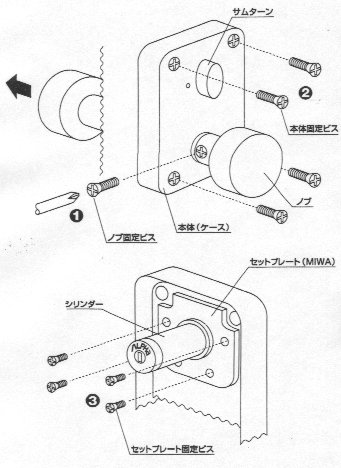

| ◆ 75PM（PMK）タイプのお取り替え手順 ◆ |
※取り外し取り付け作業につきましては、お客様ご自身の
責任の上行っていただきますようお願い申し上げます。
| ① |
ノブの首部分に取り付いている｢ノブ固定ネジ｣上図①を外し、ノブを両方から引き抜きます。
|
| ② |
上図②の｢本体固定ビス｣４本を外し、錠前本体を扉より外します。
|
| ③ |
本体を裏返し、シリンダーの根元にある左下③｢セットプレート固定ビス｣４本を外します。（取り外し完了です）
|
|
◆続きまして取付手順です。◆
|
| ④ |
新しいシリンダーを本体に差し込み、｢セットプレート固定ビス｣４本で留めます。
|
| ⑤ |
本体を扉に取り付けます。
|
| ⑥ |
ノブを本体（扉）に挟みこみ、１で外しました｢ノブ固定ビス｣でノブを固定すると完了です。
|
| ⑦ |
お取り替え完了です。動作確認をお願いします。
|
|
作業時間＝約１０～１５分
使用工具＝プラスドライバー
|
|
ミワ ７５PM タイプ お取替え難易度
★★☆☆☆ |
| ★☆☆☆☆ |
組立分解作業が苦手な方でも、簡単にお取替えいただけるレベル。 |
| ★★☆☆☆ |
作業工程が多いだけで、お取り外し・お取り付けは“★☆☆☆☆”レベル。 |
| ★★★☆☆ |
手順が若干複雑になりますが、一般の方でもマニュアル通り行えばお取替えいただけるレベル。 |
| ★★★★☆ |
お取替え作業工程は“★★☆☆☆”のレベルですが、錠前を取り外したあとにドアや枠に若干の加工が必要になるレベル。 |
| ★★★★★ |
交換手順が複雑なので、マニュアル通りに行ってもサポートが必要になるレベル。 |
|
|
上記適合の錠前をご使用の場合は、下記の高性能シリンダーにお取り替え可能です。
※各製品の詳しい内容は、商品名をクリックして下さい。詳細説明がご覧いただけます
ご購入ご希望商品欄のをクリックするとオーダー画面にご案内いたします。
|
| ※「75PM」の錠前本体も交換ご希望の方は、下記の「MIWA 75PM錠本体のみ」をここで先にお買い求めいただき、続いて下記の高性能シリンダーをご購入下さい。シリンダーのみ交換の方は、この下の“MIWA 75PM本体セット”のご購入いただく必要はございません。 |
 |
MIWA
75PM
本体のみ
（シリンダー無） |
シルバー色 |
6,600円 |
|
●室内側より玄関ドアを見て、錠前が左側にある場合＝左
●室内側より玄関ドアを見て、錠前が右側にある場合＝右
※玄関ドアが内開き（室内側にドアが開くタイプ）のドアにはお取替えいただけません。別途お問合せ下さい。
※上記の“75PM錠本体”には“シリンダー”は付属していません。別途シリンダーも合わせてお買い求めください。 |
|
| キー形状 |
メーカー名
商 品 名 |
付属キー
本数 |
色 |
販売価格 |
オーダー
画面へ |
 |
カバスター
プラス |
５本 |
シルバー色 |
17,600円
|
|
 |
カバ
エース |
３本 |
シルバー色 |
6,600円
|
|
 |
アルファ
FBロック |
５本 |
シルバー色 |
10,450円
|
|
 |
クラビス
F22 |
３本 |
シルバー色 |
11,000円
|
|
 |
ウエスト
９１６ |
３本 |
シルバー色 |
7,700円
|
|
 |
ゴール
Ｖ－１８ |
３本 |
シルバー色 |
6,930円
|
|
 |
家研
ＫＸ３N |
５本 |
シルバー色 |
8,800円
|
|
 |
メガクロス |
３本 |
シルバー色 |
6,600円
|
|
 |
ミワ PR-J
シリンダー |
３本 |
シルバー色 |
7,700円
|
|
 |
ミワ JN
シリンダー |
３本 |
シルバー色 |
7,700円
|
|
 |
ミワ U9
シリンダー |
３本 |
シルバー色 |
2,970円
|
|
|
