お客様の錠前には下記にご紹介のシリンダーに交換が可能です。
下記刻印と注意事項をご確認の上、ご希望のシリンダーの をクリックして下さい。
|
  |
錠前の刻印が
レバーハンドル仕様の主な刻印
①ＭＩＷＡ ＬＤ ②ＭＩＷＡ ＬＤＳＰ ③ＭＩＷＡ ＬＤＬ
本締（補助錠）仕様（ハンドルなし）の主な刻印
④MIWA BH(BHSPは不可）
⑤MIWA DZ（一部「DZ-01」など数字付きの製品も有り）
※上記の中に刻印がある錠前
※扉の厚みは３３～４３㎜までの対応となります。
上記以外の扉厚の場合は別途お問合せ下さい。
■上記刻印ご使用のお客様への注意事項■
↓
※上画像のようにシリンダーからレバーハンドルにかけて「長座プレート」がある錠前には装着できません。
（シリンダー及びレバーハンドルの台座が丸い座金のみ装着可能ですが、「長座プレート」タイプでも特注でご用意させていただくことが可能です。扉の厚みと長座プレートの厚みをお調べのうえ別途お問合せ下さい。） |
以上が、お取替えの条件となります。
◆ ＬD/LDSP/BH/DZタイプのお取り替え手順 ◆
※取り外し取り付け作業につきましては、お客様ご自身の
責任の上行っていただきますようお願い申し上げます。
| ① |
玄関扉側面の上記図①の｢フロント固定ビス｣を反時計回転に廻し抜き取り、フロント（プレート）を外します。
|
| ② |
本体内部が見えますので、下から２番目のネジ（上記図②のシリンダー固定ビス）を、反時計回転に５～６回転させると廻らなくなります。
|
| ③ |
シリンダーにキーを差込み上記図③のシリンダーローズ（シリンダー）を、反時計回転に廻すと、シリンダー及びシリンダーローズが外れます。（取り外し完了です）
|
|
◆続きまして取付手順です。◆
|
| ④ |
キーをシリンダーに差込み、シリンダーをドアに押し当ててシリンダーローズを時計回転に止まるまで廻します。
|
| ⑤ |
シリンダーが止まりましたら、刻印が真上になるまで少し戻します。
|
| ⑥ |
②で廻した｢シリンダー固定ネジ｣を、時計回転に止まるまで廻します。
|
| ⑦ |
①で外したフロント（プレート）を①の｢フロント固定ビス｣２本で取り付けます。
|
| ⑧ |
お取り替え完了です。動作確認をお願いします。
|
|
ミワ LD/BHタイプ お取替え難易度
★★☆☆☆ |
| ★☆☆☆☆ |
組立分解作業が苦手な方でも、簡単にお取替えいただけるレベル。 |
| ★★☆☆☆ |
作業工程が多いだけで、お取り外し・お取り付けは“★☆☆☆☆”レベル。 |
| ★★★☆☆ |
手順が若干複雑になりますが、一般の方でもマニュアル通り行えばお取替えいただけるレベル。 |
| ★★★★☆ |
お取替え作業工程は“★★☆☆☆”のレベルですが、錠前を取り外したあとにドアや枠に若干の加工が必要になるレベル。 |
| ★★★★★ |
交換手順が複雑なので、マニュアル通りに行ってもサポートが必要になるレベル。 |
上記適合の錠前をご使用の場合は、下記の高性能シリンダーにお取り替え可能です。
※各製品の詳しい内容は、商品名をクリックして下さい。詳細説明がご覧いただけます
ご購入ご希望商品欄のをクリックするとオーダー画面にご案内いたします。
|
| ※お客様ご使用の錠前は、総称“BHタイプ”となりますので、一部製品のお届けする商品には“BHタイプ”の明記となります。また、ご注文の際の機種選択欄に現在ご使用の刻印がない場合（“LDL”や“DZ”など）は“BH”をご選択下さい。 |
| キー形状 |
メーカー名
商 品 名 |
付属キー
本数 |
色 |
販売価格 |
オーダー
画面へ |
 |
カバスター
プラス |
５本 |
シルバー色 |
17,600円
|
|
| ゴールド色 |
19,800円
|
| ブロンズ色 |
 |
カバ
エース |
３本 |
シルバー色 |
6,600円
|
|
| ゴールド色 |
7,700円
|
| ブロンズ色 |
 |
アルファ
FBロック |
５本 |
シルバー色 |
10,450円
|
|
| ゴールド色 |
11,550円
|
| ブロンズ色 |
 |
クラビス
F22 |
３本 |
シルバー色 |
11,000円
|
|
| ゴールド色 |
12,100円
|
| ブロンズ色 |
 |
ウエスト
９１６ |
３本 |
シルバー色 |
7,700円
|
|
| ゴールド色 |
8,800円
|
| ブロンズ色 |
 |
ゴール
Ｖ－１８ |
３本 |
シルバー色 |
6,930円
|
|
| ゴールド色 |
8,030円
|
| ブロンズ色 |
 |
家研
ＫＸ３N |
５本 |
シルバー色 |
8,800円 |
|
 |

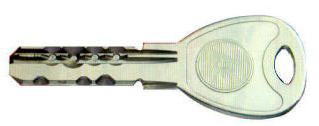

メガクロス |
３本 |
シルバー色 |
6,600円
|
|
| ゴールド色 |
7,700円
|
| ブロンズ色 |
 |
ミワ PR-J
シリンダー |
３本 |
シルバー色 |
5,940円
|
|
| ゴールド色 |
7,700円
|
| ブロンズ色 |
 |
ミワ PR
シリンダー |
３本 |
シルバー色 |
5,445円
|
|
| ゴールド色 |
6,600円
|
| ブロンズ色 |
 |
ミワ JN
シリンダー |
３本 |
シルバー色 |
7,700円
|
|
| ゴールド色 |
8,250円
|
| ブロンズ色 |
 |
ミワ U9
シリンダー |
３本 |
シルバー色 |
2,970円
|
|
| ゴールド色 |
3,850円
|
| ブロンズ色 |
|
|
|
