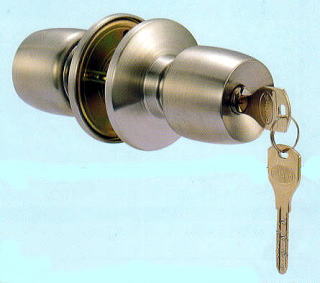

≪ユーシン・ショウワ取替用握玉錠≫
NX-DAC
キー３本付
●CP-C認定シリンダーです。
●ピッキングの難しい《ディンプルシリンダー》を採用。
スペアーキーも製作が容易ではありません。

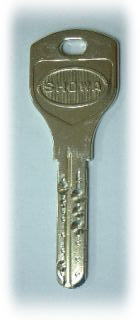

●キーは上下左右の区別がない《リバーシブル》タイプ。お子様や高齢者の方にも扱
い易く、暗闇でもキーの方向を確認せずに差し込んで回せば施解錠可能です。
●木製ドアでもアルミ・鋼製ドアでも下記の条件を満たしますと、ほとんどの錠前に取替可能です。
◆ 取替可能錠前 ◆
下記の条件が全てクリアしますと、お取り替え可能錠前となります。
（お買い求め前に必ずお調べ下さい）
対応メーカー名
（ドア側面の刻印が下記の中にある錠前）
MIWA / GOAL / SHOWA /ALPHA / EPO
AGENT / ACE / BEST / COW / YKK
まず、お客様ご使用の錠前を外面より確認します。
①室外側の握玉（ノブ）の中心に、キーの差込口があるタイプが装着可能です。
 ←取替可能錠前です。
※下記の画像のような形状の錠前には使用できません。

（握玉ノブの上にキー差込口がある錠前）
②ドアの側面寸法を測定します。
上記画像の赤囲み部分の大きさが下記の大きさの錠前には装着できません。
●H５７×W２５.４ → 装着出来ません。
●H５７×W２２.５ → 装着出来ません。
※上記以外の寸法の方は、次へお進み下さい。
③ドアの厚みが《２２ミリ～４３ミリ》の範囲内かを測定します。
この厚み以外のドアですと取り付け出来ません。
④次に現在ご使用の握玉錠を外し測定します。
（分解組立作業につきましてはお客様の責任の上、行っていただきますようお願い申し上げます。）
座の部分を持って反時計回転に回しノブを外します。
※YKK「HBZSP」の場合は別途お問い合わせ下さい。
※廻らない錠前もございます。この錠前は一部を除き取り付けることが出来ません。
↓
ノブが外れますと、上記画像のようなプレートが現れます。このプレートを固定しているネジ２本の中心から中心までの寸法を測定して下さい。この寸法が《４４ミリ》もしくは《５０ミリ》の錠前の場合は取替可能です。これら以外の寸法ですと取り替えることの出来ない錠前となります。
※上記ネジが縦に並んでいるタイプの製品にはお取替いただけません。
◆上記の条件が全て満たしてますとお客様の錠前に、
≪ユーシン・ショウワ取替用握玉錠≫
が取り替え可能でございます。
※上記条件を満たしている場合でもドア形状により取り付けられない場合もございます。
|
◆付属マニュアル◆
|
|
