引戸錠
TOP > 引戸錠トップページ > 取替引違戸錠 GA-800D




商 品 名

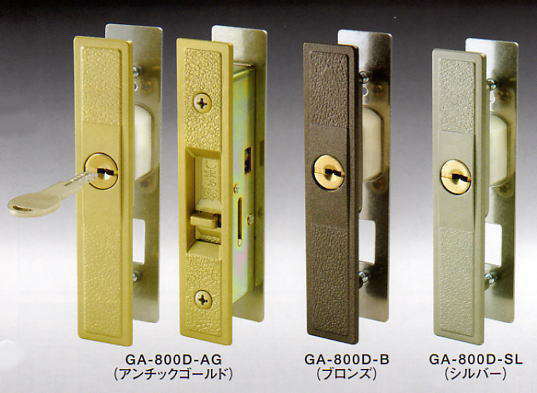

取替引違戸錠 GA-800D

金 額
5,500円

ご 注 文

数量 セット
カートに入れる
11セット以上ご゙購入ご希望 の方は、カートシステムの中で数量変更が可能 です。上記ご購入数量を“11セット以上”をご選択いただき“カートに入れる” をクリックいただきますとカート内が表示されますので、こちらにて数量を 直接ご入力いただき<更新>をクリックして下さい。ご購入ご希望の数 量が表示されます。

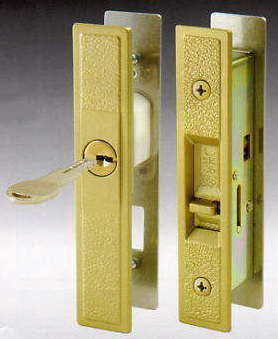

≪取替引違戸錠 GA-800D≫



ディンプルキー4本付

今付いている引き違い鎌錠を、ピッキングに強いタイプに
変更可能な取替用引戸鎌錠です。

◆ 製品の特徴 ◆

シリンダーはピッキングには強いディンプルキーを採用しています。


キーの差し込みに上下左右のないリバーシブルキー。

セットピン付属で、内外錠の位置合せが簡単です。

この製品の最大特徴として、引戸からの飛出し量が少ない引戸錠です。最近の引戸には、室内側もしくは室外側に網戸が付いたタイプの製品が多く出回ってきました。通常の引違戸錠は引戸面から飛び出し量が大きいため網戸に接触して、引戸錠が取付けられなかったり引戸を外したりして引戸錠を取付けたりして対応していましたが、この製品は引戸面からの飛出し量が“3.5ミリ”ですので、網戸があっても取付けることが可能です。
※補助ツマミを取り付けますと、室内側の飛出し量は“16ミリ”になります。



◆ 取り付け可能寸法 ◆

扉厚 23ミリ~40ミリ
扉切り欠き(穴)寸法 18ミリ×103ミリ 以上   25ミリ×140ミリ 以下
※切り欠き寸法とは・・・引戸用錠前を引戸から外した時、サッシ枠に開いている穴の横×縦の寸法です。穴が上記寸法の範囲内でしたら取り替え可能です。


注意事項

この商品はお買い求め頂く前に扉より錠前を外して、切り欠け寸法を必ずお調べ下さい。


取り外し・取り付け手順

※錠前の分解作業につきましてはお客様ご自身の責任の上行ってください。




取り外し方

外障子及び内障子にある錠前の位置をマーキングしてください。
(これを正確に行わなければ再度お取り付けされた時、内外の鎌が合わない原因になります)
外障子の室外側より上下2ヶ所のアウトサイド取付ネジを外してください。外障子の錠前が全て外れます。
内障子の室内側(一部メーカーに室外側)にあるインサイド取付ネジ2本を外します。内障子側の錠前が全て外れます。
取り外し完了です。切り欠け穴を採寸してください。

取り付け方

外障子側のマーキングした位置に、錠前を取り付けます。
内障子側のマーキングした位置に、錠前を取り付けます。
室外側及び室内側より錠を掛けて下さい。操作しにくいようでしたら、室内側錠前のネジを緩め、操作しやすい位置に上下左右動かし微調整します。通常通りの操作ができましたらネジを本締めして下さい。
