YES/NOテスト GOAL TX/TTXタイプ

TOP > YES/NOテスト > GOAL TX/TTXタイプシリンダー



ゴール《TX TTX GKご使用のお客さまは、下記にご紹介の高性能シリンダーに交換が可能です。


下記の様な形状の錠前ですと装着可能です。

TXタイプ  TTXタイプ

(ドア側面赤囲み部分の刻印が「TX」もしくは「TTX」であれば、

「レバーハンドル」形状は画像と違いましても問題ございません。)



GKタイプ:上記のようなガードアームタイプの錠前

◆ お取替え可能シリンダー ◆
※各製品の詳しい内容は、商品名をクリックして下さい。詳細説明がご覧いただけます。

キー形状 メーカー名
商 品 名
付属
キー
本数
販売価格
(消費税別価格)
日本カバ社
カバスターネオ
5本 シルバー色
¥16,000円+税



※キーヘッド形状は上記2種類のいづれかになります。(仕様により変動いたしますので、お客さまにご指定いただくことは出来ません。)
マルティ
ロック
3本 シルバー色 ¥22,000円+税
ウエスト
917
3本 シルバー色
¥11000円+税

ゴール
V−18
3本 シルバー色
¥9,000円+税

ゴールド色
¥10,000円+税

ブロンズ色
家研
KX3N
5本 シルバー色
¥11,000円+税

ゴール
ピンシリンダー

※1
3本 シルバー色
¥5,500円+税

※1:シリンダーの大きさによりキー形状が若干異なります。

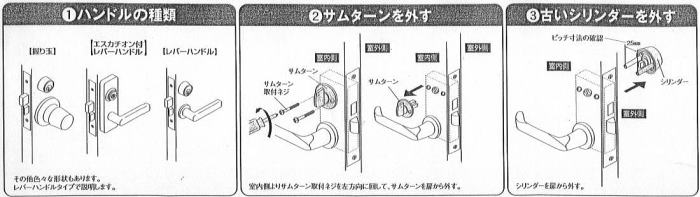

◆ ゴール TX TTX GKタイプのお取り替え手順 ◆

※取り外し取り付け作業につきましては、お客様ご自身の
責任の上行っていただきますようお願い申し上げます。

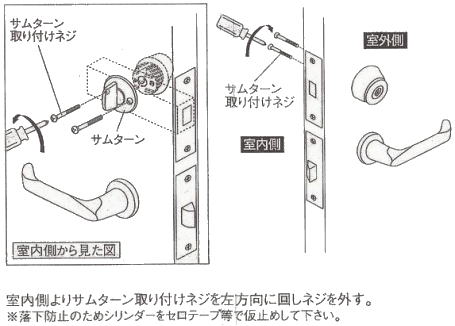

@ 室内側サムターンの左右にあるプラスネジ2本を外しサムターンを取り除きます。

A 室外側サムターンを引き抜き取外し完了です。

作業時間=約5分〜約10分

使用工具=プラスドライバー/ペンチ(クリッパー)/鉄工ヤスリ/金属切断鋸

ゴール TX/TTXタイプ お取替え難易度
★☆☆☆☆
★☆☆☆☆ 組立分解作業が苦手な方でも、簡単にお取替えいただけるレベル。
★★☆☆☆ 作業工程が多いだけで、お取り外し・お取り付けは“★☆☆☆☆”レベル。
★★★☆☆ 手順が若干複雑になりますが、一般の方でもマニュアル通り行えばお取替えいただけるレベル。
★★★★☆ お取替え作業工程は“★★☆☆☆”のレベルですが、錠前を取り外したあとにドアや枠に若干の加工が必要になったり、シリンダーバーを削ったりカットしたりしなければならないレベル。
★★★★★ 交換手順が複雑なので、マニュアル通りに行ってもサポートが必要になるレベル。
※一部削り・カット作業が必要な場合は“★★★★☆”になります。


■ シリンダー交換に関するご注意事項 ■

(必ずご熟読下さい。)


下記画像のようにシリンダーからレバーハンドルまで長方形の「長座プレート」が装着されている「TX」「TTX」タイプは高性能シリンダーに交換することが出来ません。




現状のシリンダーが、下記画像のような小判型のシリンダーの場合は取り付けが出来ません。


“カバスターネオ” “ウエスト917” “家研KX3N”の各シリンダーはドアの厚みにより、プラスドライバー以外にクリッパー(ペンチ)もしくは金切ノコギリ・ヤスリ等の金属を切断もしくは削る工具が必要です。(巾8ミリ・厚4ミリほどの金属バーを切断もしくは削る作業が必要になります)
※適応可能な最大ドア厚は“43ミリ”までとなります。“44ミリ以上”のドア厚の場合は別途お問い合わせください。

一部高性能シリンダーの中に、現在ご使用のシリンダー外形並びにサムターン丸座外径よりも小さい製品がございます。取り付けや操作には何ら問題はございませんが、現シリンダーの跡形が見える場合がございますので予めご了承願います。







※ 重 要 ※

“マルティロック”“ゴールV-18”“ゴール ピンシリンダー”の場合、ご注文時に現在ご使用のゴールシリンダーの下記の≪A≫≪B≫≪C≫寸法をお調べいただかなくてはなりません。お手数をお掛けいたしますが、以下の手順にてシリンダーを取り外していただき長さを測定の上、ご注文時に“通信欄”にお知らせいただきますよう宜しくお願い申し上げます。(下記寸法により受注製作品の場合や、取り付けることが出来ない場合がございますので予めご了承願います。)


※GOAL GKタイプご使用のお客様は必ずご確認下さい。

一部「GOAL GK」タイプの中で、上記のようなC寸法が短いタイプではなく、下記シリンダーのようなシリンダーバーが長いタイプの製品がございます。お買い求めいただく前に上記の手順にてシリンダーを取り外していただき、上記画像の“B”寸法が“25mm”以上の場合は、このページでのシリンダーは装着出来ませんので、こ こ をクリックしていただき、表示されたページの「GOAL GKタイプ(AD仕様)」をお買い求め下さい。

※ゴール GKタイプ AD仕様

同時ご購入おすすめ商品!!
下記の製品もあわせてご検討下さい。
カバクリーナー (ディプルキー専用潤滑材) ¥600円+税
繊細で小さな部品で構成する高性能シリンダーを末永く快適にご使用いただくために、日本カバ社が開発したシリンダー専用潤滑スプレーです。3ヶ月に一度の割合でスプレーしていただくことで、シリンダーを快適にご使用いただけます。もちろん全てのシリンダーに使用可能です。是非ご一緒にお買い求め下さい。
ご購入数量:
カートに入れる

下記の《ご注文》より錠前色並びに錠前刻印・数量をご選択いただきまして
【カゴに入れる】
をクリックして下さい。カートに商品が入ります。
(「ご注文確定」ではございませんのでご安心下さい)


高性能シリンダーのご注文オーダーフォーム

一部ブラウザーの設定により、下記「ご注文」オーダーフォームが正常に作動しない場合がございます。
正常に作動しない場合は、こ こ をクリックして下さい。別バージョンのオーダーフォームにご案内いたします。
※FAXによるご注文も承ります。 こ こ をクリックして下さい。
(販売金額などは表示いたしませんので、後ほど電子メールにてご連絡申し上げます。)


11個以上ご゙購入ご希望の方は、カートシステムの中で数量変更が可能 です。上記ご購入数量を“11個以上”をご選択いただき“カートに入れる” をクリックいただきますとカート内が表示されますので、こちらにて数量を 直接ご入力いただき<更新>をクリックして下さい。ご購入ご希望の数量が表示されます。
キー形状 メーカー名
品 名
付属
キー
本数

ご 注 文
販売価格
(消費税別価格)

スペアーキー
の追加ご注文
日本カバ社
カバスター
ネオ
5本 シルバー色 ¥16,000円+税
@ 刻印
A 数量
B カートに入れる

この商品はご購入前にスペアーキーを製作することが出来ません。
カバ社製品専用キーキャップ

¥300円+税
@
A 数量
B カートに入れる
※色違いご希望の方は、ご希望の色と数量を指定してカゴに入れる作業を繰り返し行って下さい。

マルティ
ロック
3本 シルバー色 ¥22,000円+税
@ 刻印
A 数量
B カートに入れる
※この製品をご購入ご希望の方は、“A〜C”のサイズをお知らせください。詳細はココをクリック。

追加スペアーキー
のご注文

1本:¥3,000円+税
納期:約1週間
カートに入れる
(メーカー純正キーになります)
ウエスト
917
3本 シルバー色 ¥11000円+税
@ 刻印
A 数量
B カートに入れる


追加スペアーキー
のご注文
1本:¥2,500円+税
納期:即日製作可
カートに入れる
(複製キーになります)
ゴール
V−18
シリンダー
3本 シルバー色 ¥9,000円+税
@ 刻印
A 数量
B カートに入れる
※この製品をご購入ご希望の方は、“A〜C”のサイズをお知らせください。詳細はココをクリック。

追加スペアーキー
のご注文

1本:¥2,000円+税
納期:即日製作可
カートに入れる
(複製キーになります)
ゴールド色 ¥10,000円+税
@ 刻印
A 数量
B カートに入れる
※この製品をご購入ご希望の方は、“A〜C”のサイズをお知らせください。詳細はココをクリック。
ブロンズ色
家研
KX3N
シリンダー
5本 シルバー色 ¥11,000円+税
@ 刻印
A 数量
B カートに入れる

追加スペアーキー
のご注文
1本:¥2,500円+税
納期:2〜3日
カートに入れる
※キーヘッドは金属になります。
(複製キーになります)
ゴール
ピンシリンダー
3本 シルバー色 ¥5,500円+税
@ 刻印
A 数量
B カートに入れる
※この製品をご購入ご希望の方は、“A〜C”のサイズをお知らせください。詳細はココをクリック。
追加スペアーキー
のご注文
1本:¥400円+税
納期:即日製作可
カートに入れる
(複製キーになります)
